VOLO

论文名称：VOLO: Vision Outlooker for Visual Recognition

作者：Li Yuan, Qibin Hou, Zihang Jiang, Jiashi Feng, Shuicheng Yan

Code： https://github.com/sail-sg/volo

摘要

视觉识别任务已被 $CNN$ 主宰多年。基于自注意力的 $ViT$ 在 $ImageNet$ 分类方面表现出了极大的潜力，在没有额外数据前提下， $Transformer$ 的性能与最先进的 $CNN$ 模型仍具有差距。在这项工作中，我们的目标是缩小这两者之间的性能差距，并且证明了基于注意力的模型确实能够比 $CNN$ 表现更好。
与此同时，我们发现限制 $ViTs$ 在 $ImageNet$ 分类中的性能的主要因素是其在将细粒度级别的特征编码乘 $Token$ 表示过程中比较低效，为了解决这个问题，我们引入了一种新的 $outlook$ 注意力，并提出了一个简单而通用的架构，称为 $Vision$ $outlooker$ ( $VOLO$ )。 $outlook$ 注意力主要将 $fine$ - $level$ 级别的特征和上下文信息更高效地编码到 $token$ 表示中，这些 $token$ 对识别性能至关重要，但往往被自注意力所忽视。

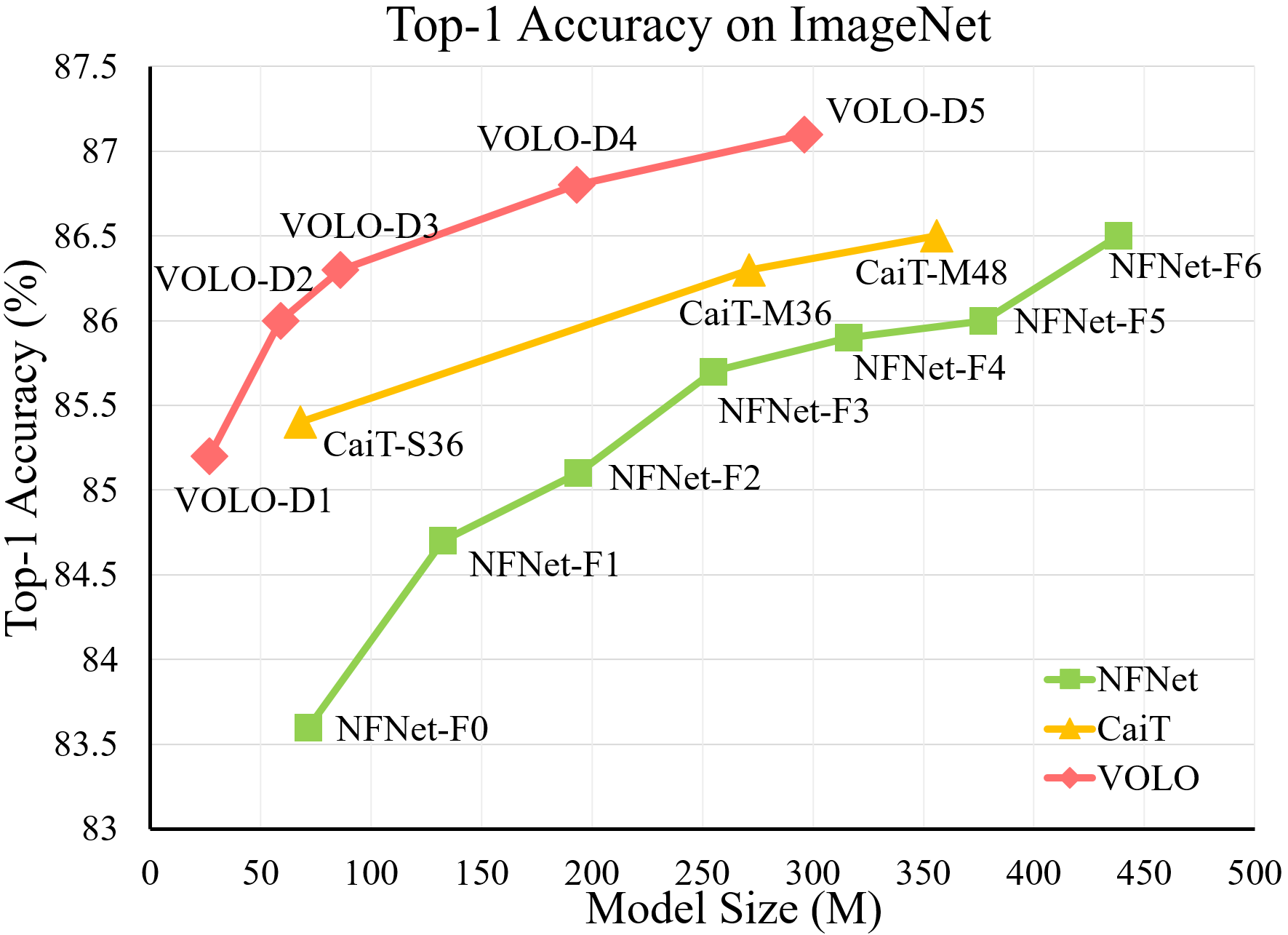

实验表明，在不使用任何额外训练数据的情况下， $VOLO$ 在 $ImageNet$ - $1K$ 分类任务上达到了 87.1% 的 $top$ - $1$ 准确率，这是第一个超过 87% 的模型。此外，预训练好的 VOLO 模型还可以很好地迁移到下游任务，如语义分割。我们在 $Cityscapes$ 验证集上获得了 84.3% $mIoU$ ，在 $ADE20K$ 验证集上获得了 54.3% 的 $mIoU$ ，均创下了最新记录。

总结：本文提出了一种新型的注意力机制—— $Outlook\ Attention$ ，与粗略建模全局长距离关系的 $Self\ Attention$ 不同， $Outlook$ 能在邻域上更精细地编码领域特征，弥补了 $Self\ Attention$ 对更精细特征编码的不足。

OutLooker Attention

OutLooker模块可视作拥有两个独立阶段的结构，第一个部分包含一堆 $OutLooker$ 用于生成精细化的表示（ $Token$ $representations$ ），第二个部分部署一系列的转换器来聚合全局信息。在每个部分之前，都有块嵌入模块（ $patch$ $embedding$ $module$ ）将输入映射到指定形状。

理论和形式

OutLooker 的提出主要基于以下两点：

每个空间位置的特征都具有足够的代表性，可以生成聚集了局部邻近信息的注意力权重
密集的局部空间聚合信息可以有效地编码精细层次的信息

OutLooker 由用于空间信息编码的 outlook 注意层和用于通道信息交互的 MLP 组成，给定 $X\in \mathbb{R}^{H\times W\times C}$ ，有一下形式：

\tilde{\mathbf{X}}=OutlookAtt(LN(\mathbf{X}))+\mathbf{X},\qquad(1)\\ \mathbf{Z}=MLP(LN(\tilde{\mathbf{X}}))+\tilde{\mathbf{X}}.\qquad\qquad(2)

其中 $LN$ 表示 $LayerNorm$

方法

从上图我们可以很容易得到，整个过程分为两条路线，接下来先介绍第一条

Outlook Attention Generation：

通过全连接层将 $Input$ 的通道由 $[H,W,C]$ 变为 $[H,W,K^4]$ ，得到 $Q$
通过 $reshape$ 将注意力权重变为 $[H*W,K*K,K*K]$ ，表示每个像素生成的权重
在最后一维使用 $Softmax$ ，这里可以看出为什么通道数变为 $K^4$ ，因为其需要为 $K\times K$ 大小的窗口里所有的像素建立相互关系，也就是说，这可以看作是一种局部的 $self-attention$ ，这也是与 $Involution$ 等类似工作的一个巨大不同之处；这里的 $Softmax$ 就是对每一个像素计算与其他所有像素（包括自己）的一个相似度

Dense aggregation(Value Generation)：

首先使用全连接层进行一次线性变换，通道数不改变
使用 nn.Unfold() 进行展开，维度为 $[H*W,K*K,C]$ ，得到 $V$

Calculate The Attention：

两条路线得到的矩阵进行矩阵乘积，相当进行了一次卷积操作，卷积核为 $Outlook\ Attention\ Weight$
使用 nn.Fold 折叠回原尺寸

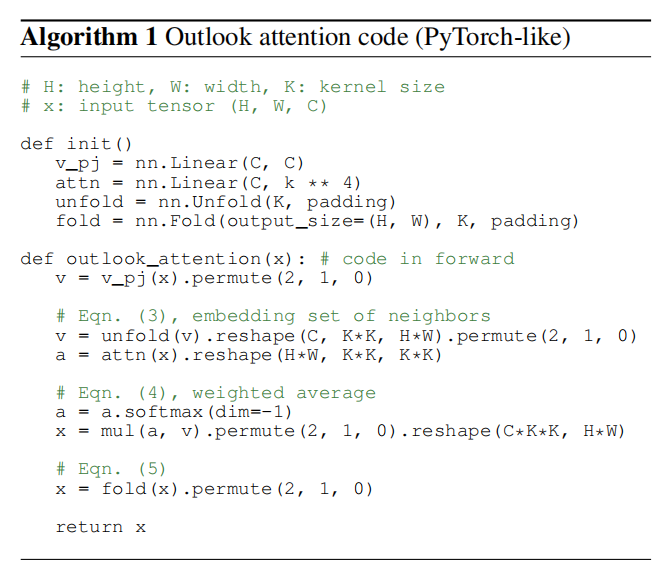

整个过程的代码如下所示：

class OutlookAttention(nn.Module):
    """
    Implementation of outlook attention
    --dim: hidden dim
    --num_heads: number of heads
    --kernel_size: kernel size in each window for outlook attention
    return: token features after outlook attention
    """

    def __init__(self, dim, num_heads, kernel_size=3, padding=1, stride=1,
                 qkv_bias=False, qk_scale=None, attn_drop=0., proj_drop=0.):
        super().__init__()
        head_dim = dim // num_heads
        self.num_heads = num_heads
        self.kernel_size = kernel_size
        self.padding = padding
        self.stride = stride
        self.scale = qk_scale or head_dim**-0.5

        self.v = nn.Linear(dim, dim, bias=qkv_bias)
        self.attn = nn.Linear(dim, kernel_size**4 * num_heads)

        self.attn_drop = nn.Dropout(attn_drop)
        self.proj = nn.Linear(dim, dim)
        self.proj_drop = nn.Dropout(proj_drop)

        self.unfold = nn.Unfold(kernel_size=kernel_size, padding=padding, stride=stride)
        self.pool = nn.AvgPool2d(kernel_size=stride, stride=stride, ceil_mode=True) # stride的实现可能靠pool

    def forward(self, x):
        B, H, W, C = x.shape

        v = self.v(x).permute(0, 3, 1, 2)  # B, H, W, C ->B, C, H, w

        h, w = math.ceil(H / self.stride), math.ceil(W / self.stride)
        v = self.unfold(v).reshape(B, self.num_heads, C // self.num_heads,
                                   self.kernel_size * self.kernel_size,
                                   h * w).permute(0, 1, 4, 3, 2)  # B, N, C//N, K*K, H*W->B, N, H*W, K*K, C//N

        attn = self.pool(x.permute(0, 3, 1, 2)).permute(0, 2, 3, 1)
        attn = self.attn(attn).reshape(
            B, h * w, self.num_heads, self.kernel_size * self.kernel_size,
            self.kernel_size * self.kernel_size).permute(0, 2, 1, 3, 4)  # B,H,N,kxk,kxk
        attn = attn * self.scale
        attn = attn.softmax(dim=-1)
        attn = self.attn_drop(attn)

        x = (attn @ v).permute(0, 1, 4, 3, 2).reshape(
            B, C * self.kernel_size * self.kernel_size, h * w)
        x = F.fold(x, output_size=(H, W), kernel_size=self.kernel_size,
                   padding=self.padding, stride=self.stride)

        x = self.proj(x.permute(0, 2, 3, 1))
        x = self.proj_drop(x)

        return x

多头机制的实现

多头机制的实现十分简单，假设设置头数为 $N$ ，只需要调整 $W_A\in \mathbb{R}^{C\times K^4}\rightarrow W_A\in \mathbb{R}^{C\times N\cdot K^4}$ ，最后生成 $N$ 个 $A_n\in\mathbb{R}^{H\times W\times K^4},V_n\in\mathbb{R}^{H\times W\times C_N}$ ，其中 $C_N\times N=C$ ，分别计算最后 Concat 起来

Patch Embedding

Patch Embedding 最初应该是源于 ViT，类似于池化，通过卷积的线性变换将特征图中的一小块（patch）进行映射，最终实现一种下采样的效果

不同与池化的粗暴，Patch Embedding 能一定程度上保留信息，扩大感受野

同时，可以减少后续模块的计算量

其实现方法通过控制卷积核大小和步长来实现，VOLO 实现的代码如下

class PatchEmbed(nn.Module):
    """
    Image to Patch Embedding.
    Different with ViT use 1 conv layer, we use 4 conv layers to do patch embedding
    """

    def __init__(self, img_size=224, stem_conv=False, stem_stride=1,
                 patch_size=8, in_chans=3, hidden_dim=64, embed_dim=384):
        super().__init__()
        assert patch_size in [4, 8, 16]

        self.stem_conv = stem_conv
        if stem_conv:
            self.conv = nn.Sequential(
                nn.Conv2d(in_chans, hidden_dim, kernel_size=7, stride=stem_stride,
                          padding=3, bias=False),  # 112x112
                nn.BatchNorm2d(hidden_dim),
                nn.ReLU(inplace=True),
                nn.Conv2d(hidden_dim, hidden_dim, kernel_size=3, stride=1,
                          padding=1, bias=False),  # 112x112
                nn.BatchNorm2d(hidden_dim),
                nn.ReLU(inplace=True),
                nn.Conv2d(hidden_dim, hidden_dim, kernel_size=3, stride=1,
                          padding=1, bias=False),  # 112x112
                nn.BatchNorm2d(hidden_dim),
                nn.ReLU(inplace=True),
            )

        self.proj = nn.Conv2d(hidden_dim,
                              embed_dim,
                              kernel_size=patch_size // stem_stride,
                              stride=patch_size // stem_stride)
        self.num_patches = (img_size // patch_size) * (img_size // patch_size)

    def forward(self, x):
        if self.stem_conv:
            x = self.conv(x)
        x = self.proj(x)  # B, C, H, W
        return x

不同与 ViT 使用一层卷积进行嵌入，本文使用四层，前三层提取一定的特征，最后一层将整张 feature map 分为 patch_size 个部分，形状变为 $patch\_size\times patch\_size$

$Patch\ Embedding$ 在此起着关键的作用，其不但降低了注意力模块所需的计算量，其次，能够在一定程度上起到聚合临近信息的作用，因为 $Outlook\ Attention$ 的生成是仅仅在通道上使用线性转换，其感受野实际上为 $1$ ， $Patch\ Embedding$ 使得感受野大大增加，虽然 $Outlook\ Attention$ 只是注意中心像素几个邻近像素，但是其在原图上的感受野十分大。

当然，在 $Value\quad Generation$ 中也得到了局部邻近信息的聚合。

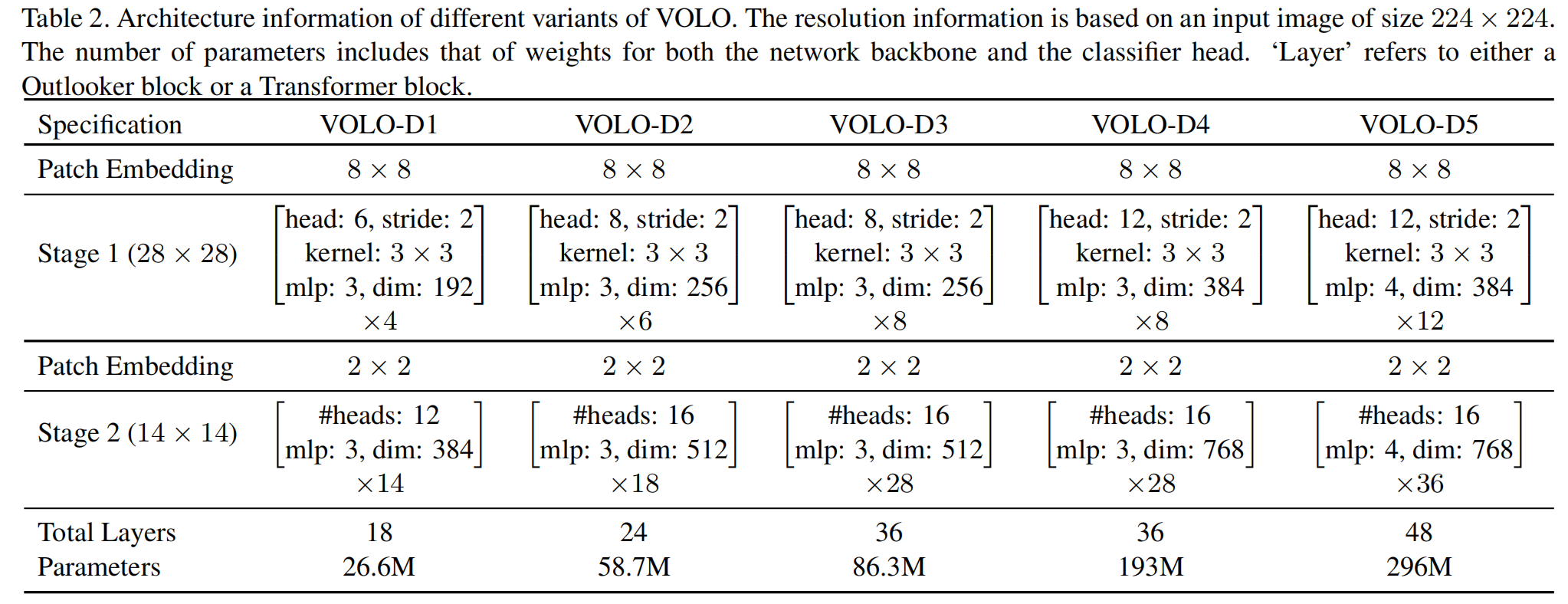

网络结构

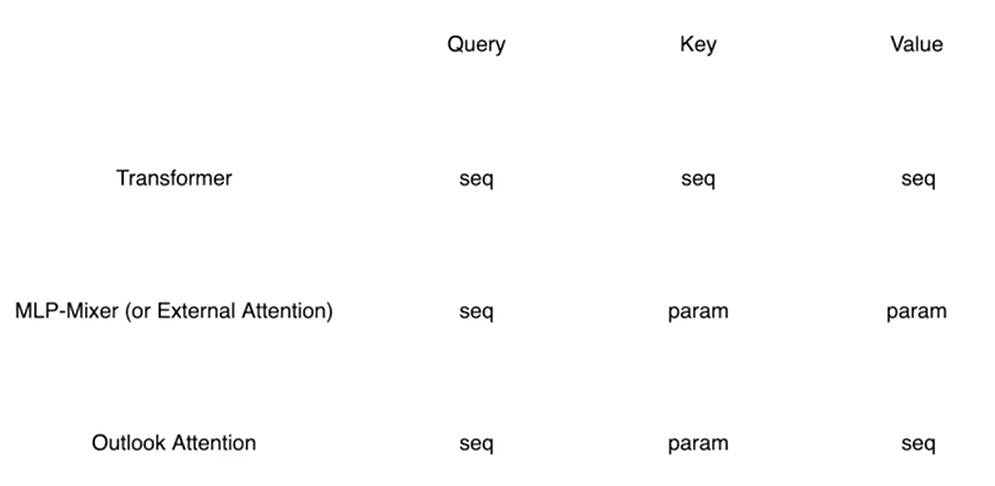

Attention

在 $Self\ Attention$ 中，Q，K，V 都是输入本身的线性变换

在 $EXternal\ Attention$ 中，Q 为输入本身的线性变换，而 K 和 V 是引入的参数

在 $Outlook\ Attention$ 中，Q 为输入本身，V 为输入本身的线性变换，而 K 是引入的参数

其他

实际上这篇论文与 Involution: Inverting the Inherence of Convolution for Visual Recognition 十分相似，在Involution一文中，提出了更为广泛的方法，本文可以看作是 Involution 的一种实例

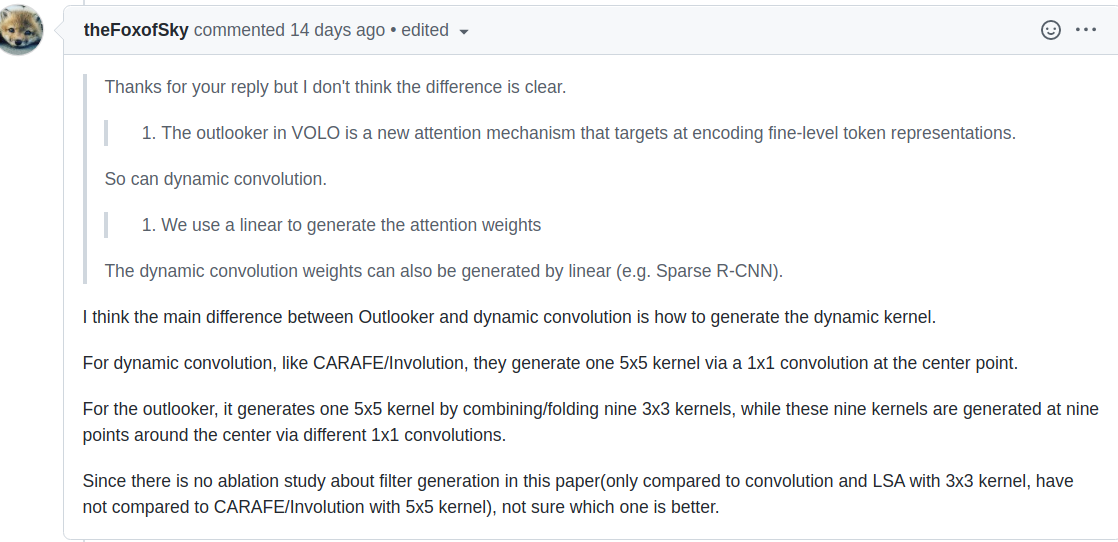

对于这个情况，作者是如此回应的：

也就是上文所说的 $K^4$ 的原因

两篇文章的不同之处在于 $Involution$ 将这种方法视为一种新型的卷积，而本文则是视其为一种注意力模块，实际上二者存在着某些异曲同工之妙，譬如本文中的多头机制则对应着 $Involution$ 中的分组 (并不完全相同)

不同之处又在于，本文学习了 $ViT$ 的 $patch\ embedding$ 方法，减少了注意力模块中的计算量，并且改善了“卷积核”的生成仅与中心像素有关的情况（或许通过不断学习，卷积核能够建模中心像素与临近像素的关系）。
